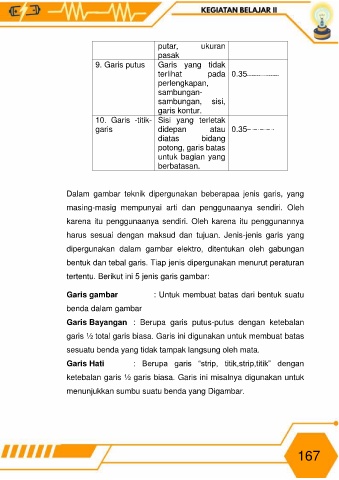

putar, ukuran
pasak
9. Garis putus Garis yang tidak
terlihat pada 0.35
perlengkapan,
sambungan-
sambungan, sisi,
garis kontur.
10. Garis -titik- Sisi yang terletak
garis didepan atau 0.35
diatas bidang
potong, garis batas
untuk bagian yang
berbatasan.

Dalam gambar teknik dipergunakan beberapaa jenis garis, yang
masing-masig mempunyai arti dan penggunaanya sendiri. Oleh

karena itu penggunaanya sendiri. Oleh karena itu penggunannya
harus sesuai dengan maksud dan tujuan. Jenis-jenis garis yang

dipergunakan dalam gambar elektro, ditentukan oleh gabungan

bentuk dan tebal garis. Tiap jenis dipergunakan menurut peraturan

tertentu. Berikut ini 5 jenis garis gambar:

Garis gambar : Untuk membuat batas dari bentuk suatu

benda dalam gambar

Garis Bayangan : Berupa garis putus-putus dengan ketebalan

garis ½ total garis biasa. Garis ini digunakan untuk membuat batas

sesuatu benda yang tidak tampak langsung oleh mata.

Garis Hati : Berupa garis “strip, titik,strip,titik” dengan

ketebalan garis ½ garis biasa. Garis ini misalnya digunakan untuk

menunjukkan sumbu suatu benda yang Digambar.

167
