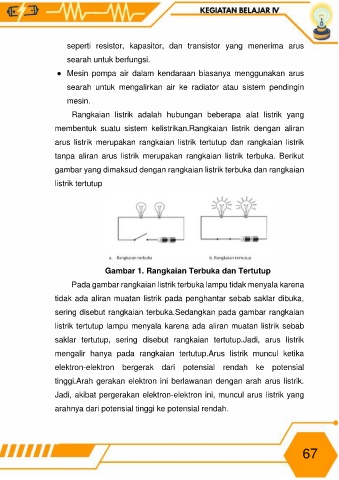

Page 75 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X
P. 75
seperti resistor, kapasitor, dan transistor yang menerima arus
searah untuk berfungsi.
● Mesin pompa air dalam kendaraan biasanya menggunakan arus
searah untuk mengalirkan air ke radiator atau sistem pendingin
mesin.
Rangkaian listrik adalah hubungan beberapa alat listrik yang
membentuk suatu sistem kelistrikan.Rangkaian listrik dengan aliran
arus listrik merupakan rangkaian listrik tertutup dan rangkaian listrik
tanpa aliran arus listrik merupakan rangkaian listrik terbuka. Berikut
gambar yang dimaksud dengan rangkaian listrik terbuka dan rangkaian
listrik tertutup
Gambar 1. Rangkaian Terbuka dan Tertutup
Pada gambar rangkaian listrik terbuka lampu tidak menyala karena
tidak ada aliran muatan listrik pada penghantar sebab saklar dibuka,
sering disebut rangkaian terbuka.Sedangkan pada gambar rangkaian
listrik tertutup lampu menyala karena ada aliran muatan listrik sebab
saklar tertutup, sering disebut rangkaian tertutup.Jadi, arus listrik
mengalir hanya pada rangkaian tertutup.Arus listrik muncul ketika
elektron-elektron bergerak dari potensial rendah ke potensial
tinggi.Arah gerakan elektron ini berlawanan dengan arah arus listrik.
Jadi, akibat pergerakan elektron-elektron ini, muncul arus listrik yang
arahnya dari potensial tinggi ke potensial rendah.
67
