d. Kerugian tegangan atau voltage drop yang lebih besar. Hal ini
dikarenakan arus listrik harus mengalir melalui kabel yang lebih
panjang dan lebih banyak.
e. Arus yang mengali ke setiap beban kelistrikan tergantung pada
hambatan beban tersebut. Hal ini menyebabkan kinerja satu beban
dengan beban kelistrikan yang lain tidak sama.
f. Lebih sulit dalam menemukan kerusakan karena harus melakukan
pengecekan satu persatu.
3. Rangkaian Kombinasi
Rangkaian campuran adalah kombinasi rangkaian listrik seri dan
pararel yang disusun menjadi satu kesatuan rangkaian. Suatu
rangkaian dikatakan campuran ketika arus dapat mengalir ke semua
elemen melalui beberapa jalur yang disusun secara seri dan paralel.
Ciri-ciri Rangkaian Campuran

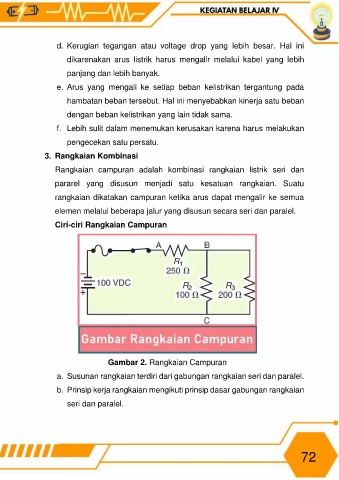

Gambar 2. Rangkaian Campuran
a. Susunan rangkaian terdiri dari gabungan rangkaian seri dan paralel.
b. Prinsip kerja rangkaian mengikuti prinsip dasar gabungan rangkaian
seri dan paralel.
