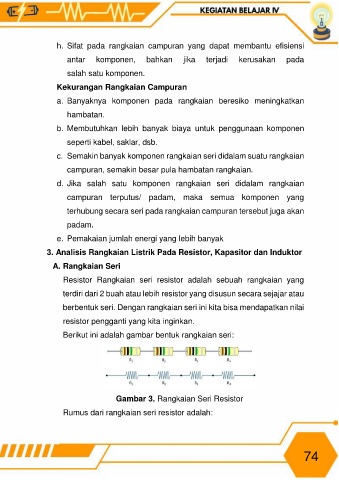

Page 82 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X

h. Sifat pada rangkaian campuran yang dapat membantu efisiensi

antar komponen, bahkan jika terjadi kerusakan pada

salah satu komponen.

Kekurangan Rangkaian Campuran

a. Banyaknya komponen pada rangkaian beresiko meningkatkan

hambatan.

b. Membutuhkan lebih banyak biaya untuk penggunaan komponen

seperti kabel, saklar, dsb.

c. Semakin banyak komponen rangkaian seri didalam suatu rangkaian

campuran, semakin besar pula hambatan rangkaian.

d. Jika salah satu komponen rangkaian seri didalam rangkaian

campuran terputus/ padam, maka semua komponen yang

terhubung secara seri pada rangkaian campuran tersebut juga akan

padam.

e. Pemakaian jumlah energi yang lebih banyak

3. Analisis Rangkaian Listrik Pada Resistor, Kapasitor dan Induktor

A. Rangkaian Seri

Resistor Rangkaian seri resistor adalah sebuah rangkaian yang

terdiri dari 2 buah atau lebih resistor yang disusun secara sejajar atau

berbentuk seri. Dengan rangkaian seri ini kita bisa mendapatkan nilai

resistor pengganti yang kita inginkan.

Berikut ini adalah gambar bentuk rangkaian seri:

Gambar 3. Rangkaian Seri Resistor

Rumus dari rangkaian seri resistor adalah:
