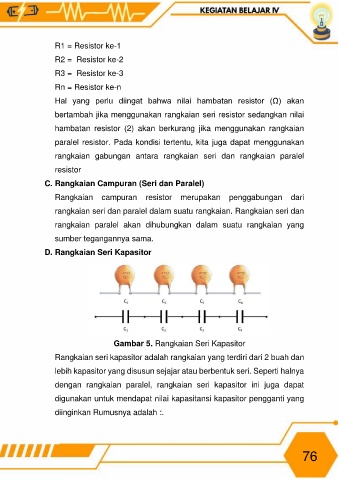

Page 84 - E-MODUL DASAR-DASAR TEKNIK KETENAGALISTRIKAN KELAS X
P. 84
R1 = Resistor ke-1
R2 = Resistor ke-2
R3 = Resistor ke-3
Rn = Resistor ke-n
Hal yang perlu diingat bahwa nilai hambatan resistor (Ω) akan
bertambah jika menggunakan rangkaian seri resistor sedangkan nilai
hambatan resistor (2) akan berkurang jika menggunakan rangkaian
paralel resistor. Pada kondisi tertentu, kita juga dapat menggunakan
rangkaian gabungan antara rangkaian seri dan rangkaian paralel
resistor
C. Rangkaian Campuran (Seri dan Paralel)
Rangkaian campuran resistor merupakan penggabungan dari
rangkaian seri dan paralel dalam suatu rangkaian. Rangkaian seri dan
rangkaian paralel akan dihubungkan dalam suatu rangkaian yang
sumber tegangannya sama.
D. Rangkaian Seri Kapasitor
Gambar 5. Rangkaian Seri Kapasitor
Rangkaian seri kapasitor adalah rangkaian yang terdiri dari 2 buah dan
lebih kapasitor yang disusun sejajar atau berbentuk seri. Seperti halnya
dengan rangkaian paralel, rangkaian seri kapasitor ini juga dapat
digunakan untuk mendapat nilai kapasitansi kapasitor pengganti yang
diinginkan Rumusnya adalah :.
