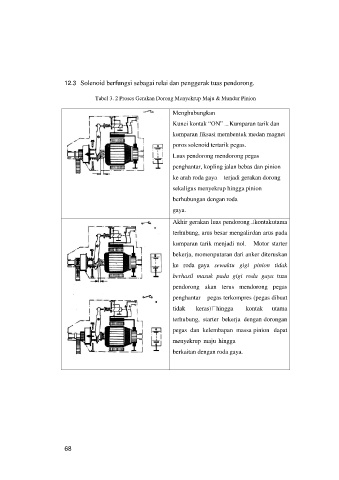

12.3 Solenoid berfungsi sebagai relai dan penggerak tuas pendorong.
Tabel 3. 2 Proses Gerakan Dorong Menyekrup Maju & Mundur Pinion
Menghubungkan
Kunci kontak “ON” Kumparan tarik dan
kumparan fiksasi membentuk medan magnet
poros solenoid tertarik pegas.
Luas pendorong mendorong pegas
penghantar, kopling jalan bebas dan pinion
ke arah roda gaya terjadi gerakan dorong
sekaligus menyekrup hingga pinion
berhubungan dengan roda
gaya.
Akhir gerakan luas pendorong kontak utama
terhubung, arus besar mengalir dan arus pada
kumparan tarik menjadi nol. Motor starter
bekerja, momen putaran dari anker diteruskan
ke roda gaya sewaktu gigi pinion tidak
berhasil masuk pada gigi roda gaya tuas
pendorong akan terus mendorong pegas
penghantar pegas terkompres (pegas dibuat
tidak keras) hingga kontak utama
terhubung, starter bekerja dengan dorongan
pegas dan kelembapan massa pinion dapat
menyekrup maju hingga
berkaitan dengan roda gaya.
