Page 467 - Modul Pembelajaran Teknologi Sepeda Motor

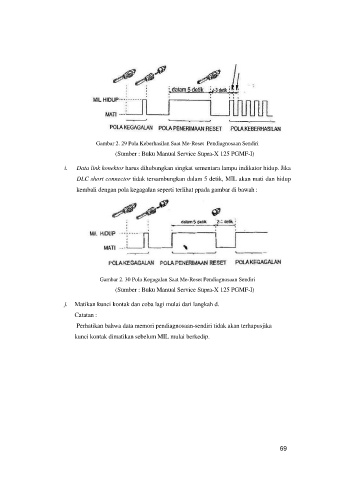

Gambar 2. 29 Pola Keberhasilan Saat Me-Reset Pendiagnosaan Sendiri
(Sumber : Buku Manual Service Supra-X 125 PGMF-I)

i. Data link konektor harus dihubungkan singkat sementara lampu indikator hidup. Jika
DLC short connector tidak tersambungkan dalam 5 detik, MIL akan mati dan hidup

kembali dengan pola kegagalan seperti terlihat ppada gambar di bawah :

Gambar 2. 30 Pola Kegagalan Saat Me-Reset Pendiagnosaan Sendiri
(Sumber : Buku Manual Service Supra-X 125 PGMF-I)

j. Matikan kunci kontak dan coba lagi mulai dari langkah d.
Catatan :

Perhatikan bahwa data memori pendiagnosaan-sendiri tidak akan terhapus jika
kunci kontak dimatikan sebelum MIL mulai berkedip.

69
