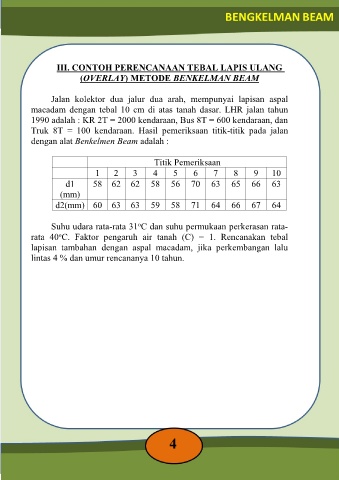

III. CONTOH PERENCANAAN TEBAL LAPIS ULANG
(OVERLAY) METODE BENKELMAN BEAM
Jalan kolektor dua jalur dua arah, mempunyai lapisan aspal
macadam dengan tebal 10 cm di atas tanah dasar. LHR jalan tahun
1990 adalah : KR 2T = 2000 kendaraan, Bus 8T = 600 kendaraan, dan
Truk 8T = 100 kendaraan. Hasil pemeriksaan titik-titik pada jalan
dengan alat Benkelmen Beam adalah :
Titik Pemeriksaan
1 2 3 4 5 6 7 8 9 10
d1 58 62 62 58 56 70 63 65 66 63
(mm)
d2(mm) 60 63 63 59 58 71 64 66 67 64
o
Suhu udara rata-rata 31 C dan suhu permukaan perkerasan rata-
rata 40 C. Faktor pengaruh air tanah (C) = 1. Rencanakan tebal
o
lapisan tambahan dengan aspal macadam, jika perkembangan lalu
lintas 4 % dan umur rencananya 10 tahun.
