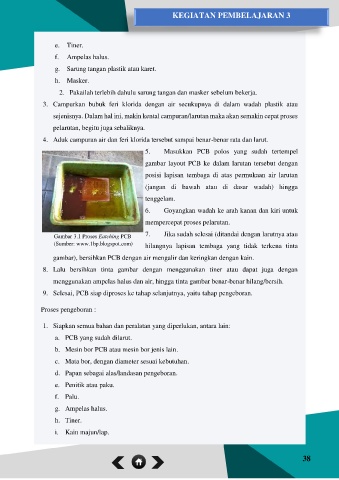

KEGIATAN PEMBELAJARAN 3
KEGIATAN PEMBELAJARAN 3

e. Tiner.

f. Ampelas halus.
g. Sarung tangan plastik atau karet.

h. Masker.
2. Pakailah terlebih dahulu sarung tangan dan masker sebelum bekerja.

3. Campurkan bubuk feri klorida dengan air secukupnya di dalam wadah plastik atau

sejenisnya. Dalam hal ini, makin kental campuran/larutan maka akan semakin cepat proses
pelarutan, begitu juga sebaliknya.

4. Aduk campuran air dan feri klorida tersebut sampai benar-benar rata dan larut.
5. Masukkan PCB polos yang sudah tertempel

gambar layout PCB ke dalam larutan tersebut dengan

posisi lapisan tembaga di atas permukaan air larutan
(jangan di bawah atau di dasar wadah) hingga

tenggelam.
6. Goyangkan wadah ke arah kanan dan kiri untuk

mempercepat proses pelarutan.

Gambar 3.1 Proses Eatching PCB 7. Jika sudah selesai (ditandai dengan larutnya atau
(Sumber: www.1bp.blogspot.com) hilangnya lapisan tembaga yang tidak terkena tinta

gambar), bersihkan PCB dengan air mengalir dan keringkan dengan kain.
8. Lalu bersihkan tinta gambar dengan menggunakan tiner atau dapat juga dengan

menggunakan ampelas halus dan air, hingga tinta gambar benar-benar hilang/bersih.
9. Selesai, PCB siap diproses ke tahap selanjutnya, yaitu tahap pengeboran.

Proses pengeboran :

1. Siapkan semua bahan dan peralatan yang diperlukan, antara lain:

a. PCB yang sudah dilarut.

b. Mesin bor PCB atau mesin bor jenis lain.
c. Mata bor, dengan diameter sesuai kebutuhan.

d. Papan sebagai alas/landasan pengeboran.

e. Penitik atau paku.
f. Palu.

g. Ampelas halus.
h. Tiner.

i. Kain majun/lap.

Teknik Sablon |54|
