P. 45

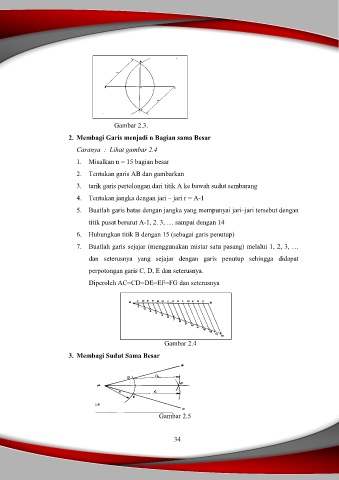

Gambar 2.3.
2. Membagi Garis menjadi n Bagian sama Besar
Caranya : Lihat gambar 2.4
1. Misalkan n = 15 bagian besar
2. Tentukan garis AB dan gambarkan
3. tarik garis pertolongan dari titik A ke bawah sudut sembarang
4. Tentukan jangka dengan jari – jari r = A-1
5. Buatlah garis batas dengan jangka yang mempunyai jari–jari tersebut dengan
titik pusat berurut A-1, 2. 3, … sampai dengan 14
6. Hubungkan titik B dengan 15 (sebagai garis penutup)
7. Buatlah garis sejajar (menggunakan mistar satu pasang) melalui 1, 2, 3, …
dan seterusnya yang sejajar dengan garis penutup sehingga didapat
perpotongan garis C, D, E dan seterusnya.
Diperoleh AC=CD=DE=EF=FG dan seterusnya
Gambar 2.4
3. Membagi Sudut Sama Besar
Gambar 2.5
