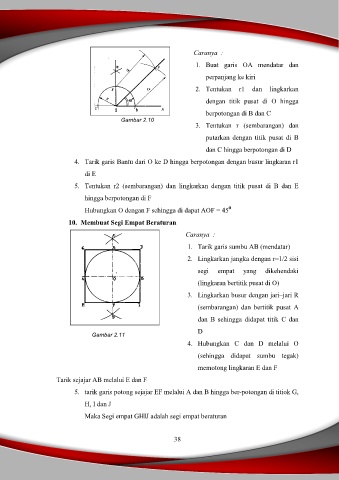

Page 49 - Microsoft Word - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS XOK

Caranya :
1. Buat garis OA mendatar dan

perpanjang ke kiri

2. Tentukan r1 dan lingkarkan
dengan titik pusat di O hingga

berpotongan di B dan C
Gambar 2.10
3. Tentukan r (sembarangan) dan
putarkan dengan titik pusat di B

dan C hingga berpotongan di D

4. Tarik garis Bantu dari O ke D hingga berpotongan dengan busur lingkaran r1
di E

5. Tentukan r2 (sembarangan) dan lingkarkan dengan titik pusat di B dan E

hingga berpotongan di F
Hubungkan O dengan F sehingga di dapat AOF = 45 0

10. Membuat Segi Empat Beraturan

Caranya :
1. Tarik garis sumbu AB (mendatar)

2. Lingkarkan jangka dengan r=1/2 sisi
segi empat yang dikehendaki

(lingkaran bertitik pusat di O)

3. Lingkarkan busur dengan jari–jari R
(sembarangan) dan bertitik pusat A

dan B sehingga didapat titik C dan

D
Gambar 2.11
4. Hubungkan C dan D melalui O

(sehingga didapat sumbu tegak)

memotong lingkaran E dan F
Tarik sejajar AB melalui E dan F

5. tarik garis potong sejajar EF melalui A dan B hingga ber-potongan di titiok G,

H, I dan J
Maka Segi empat GHIJ adalah segi empat beraturan

38
