3. Lingkarkan jangka yang berjari–jari r tadi (tidak berubah) dengan titiik pusat di A
dan potongan pusat di B hingga didapat titik potongan dengan lingkaran di C, D,

E dan F

Hubungkan A dengan D, D dengan E, E dengan C dan C dengan A hingga didapat
segi enam beraturan.

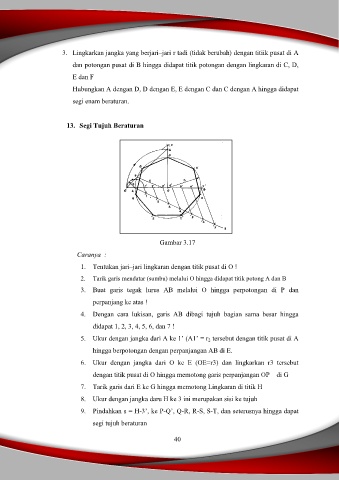

13. Segi Tujuh Beraturan

Gambar 3.17

Caranya :

1. Tentukan jari–jari lingkaran dengan titik pusat di O !
2. Tarik garis mendatar (sumbu) melalui O hingga didapat titik potong A dan B

3. Buat garis tegak lurus AB melalui O hingga perpotongan di P dan
perpanjang ke atas !

4. Dengan cara lukisan, garis AB dibagi tujuh bagian sama besar hingga

didapat 1, 2, 3, 4, 5, 6, dan 7 !
5. Ukur dengan jangka dari A ke 1’ (A1’ = r 2 tersebut dengan titik pusat di A

hingga berpotongan dengan perpanjangan AB di E.

6. Ukur dengan jangka dari O ke E (OE=r3) dan lingkarkan r3 tersebut
dengan titik pusat di O hingga memotong garis perpanjangan OP di G

7. Tarik garis dari E ke G hingga memotong Lingkaran di titik H

8. Ukur dengan jangka daru H ke 3 ini merupakan sisi ke tujuh
9. Pindahkan s = H-3’, ke P-Q’, Q-R, R-S, S-T, dan seterusnya hingga dapat

segi tujuh beraturan

40
