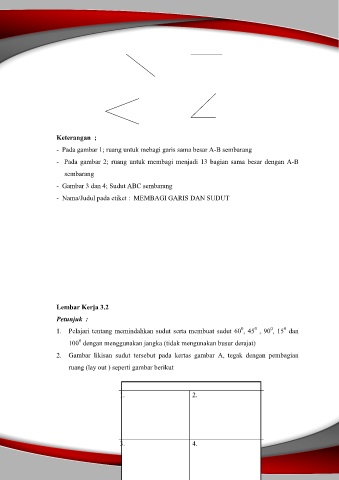

Page 56 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

Keterangan ;

- Pada gambar 1; ruang untuk mebagi garis sama besar A-B sembarang

- Pada gambar 2; ruang untuk membagi menjadi 13 bagian sama besar dengan A-B
sembarang

- Gambar 3 dan 4; Sudut ABC sembarang

- Nama/Judul pada etiket : MEMBAGI GARIS DAN SUDUT

Lembar Kerja 3.2

Petunjuk :

0
0
0
0
1. Pelajari tentang memindahkan sudut serta membuat sudut 60 , 45 , 90 , 15 dan
0
100 dengan menggunakan jangka (tidak mengunakan busur derajat)
2. Gambar likisan sudut tersebut pada kertas gambar A, tegak dengan pembagian
ruang (lay out ) seperti gambar berikut

1. 2.

46
3. 4.
