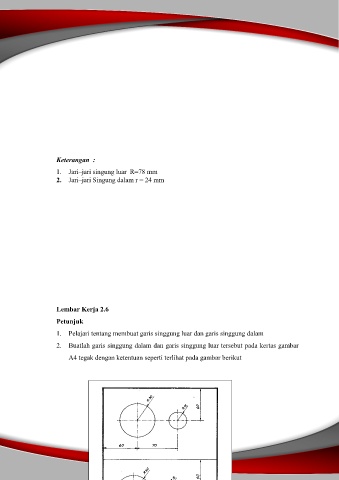

Page 60 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X
P. 60
Keterangan :
1. Jari–jari singung luar R=78 mm
2. Jari–jari Singung dalam r = 24 mm
Lembar Kerja 2.6
Petunjuk
1. Pelajari tentang membuat garis singgung luar dan garis singgung dalam
2. Buatlah garis singgung dalam dan garis singgung luar tersebut pada kertas gambar
A4 tegak dengan ketentuan seperti terlihat pada gambar berikut
50
