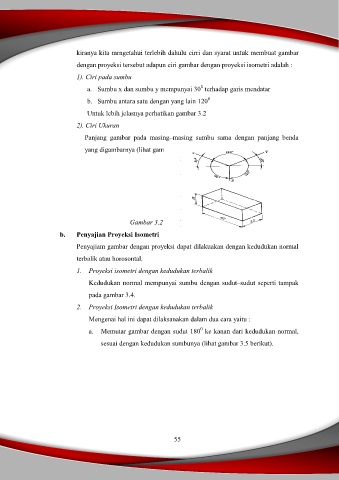

Page 65 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

kiranya kita mrngetahui terlebih dahulu cirri dan syarat untuk membuat gambar
dengan proyeksi tersebut adapun ciri gambar dengan proyeksi isometri adalah :

1). Ciri pada sumbu
0
a. Sumbu x dan sumbu y mempunyai 30 terhadap garis mendatar
0
b. Sumbu antara satu dengan yang lain 120
Untuk lebih jelasnya perhatikan gambar 3.2

2). Ciri Ukuran
Panjang gambar pada masing–masing sumbu sama dengan panjang benda

yang digambarnya (lihat gambar 4.3)

Gambar 3.2

b. Penyajian Proyeksi Isometri
Penyajiam gambar dengan proyeksi dapat dilakuakan dengan kedudukan normal

terbalik atau horosontal.
1. Proyeksi isometri dengan kedudukan terbalik

Kedudukan normal mempunyai sumbu dengan sudut–sudut seperti tampak

pada gambar 3.4.
2. Proyeksi Isometri dengan kedudukan terbalik

Mengenai hal ini dapat dilaksanakan dalam dua cara yaitu :

0
a. Memutar gambar dengan sudut 180 ke kanan dari kedudukan normal,
sesuai dengan kedudukan sumbunya (lihat gambar 3.5 berikut).
