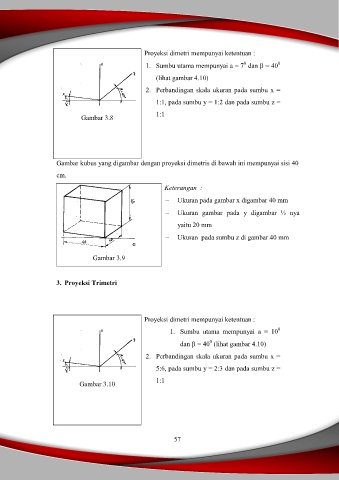

Proyeksi dimetri mempunyai ketentuan :
0
0
1. Sumbu utama mempunyai a = 7 dan  = 40
(lihat gambar 4.10)
1
2. Perbandingan skala ukuran pada sumbu x =

1:1, pada sumbu y = 1:2 dan pada sumbu z =

1:1
Gambar 3.8

Gambar kubus yang digambar dengan proyeksi dimetris di bawah ini mempunyai sisi 40

cm.
Keterangan :

 Ukuran pada gambar x digambar 40 mm

 Ukuran gambar pada y digambar ½ nya
yaitu 20 mm

 Ukuran pada sumbu z di gambar 40 mm

Gambar 3.9

3. Proyeksi Trimetri

Proyeksi dimetri mempunyai ketentuan :

0
1. Sumbu utama mempunyai a = 10
0
dan  = 40 (lihat gambar 4.10)
2. Perbandingan skala ukuran pada sumbu x =

5:6, pada sumbu y = 2:3 dan pada sumbu z =

1:1
Gambar 3.10
