ortogonal merupakan representasi objek tiga dimensi ke dalam dua dimensi
dengan menggunakan garis proyeksi yang tegak lurus terhadap bidang proyeksi.

Ini termasuk proyeksi seperti proyeksi ortografi.Jadi, perbedaannya terletak pada

cara objek tiga dimensi direpresentasikan dalam dua dimensi dan garis proyeksi
yang digunakan. Proyeksi pictorial memberikan tampilan yang lebih realistis,

sementara proyeksi ortogonal lebih fokus pada representasi presisi dan hubungan

geometris.
Untuk menampilkan gambar tiga dimensi pada sebuah bidang dua dimensi

dapat kita lakukan dengan beberapa macam cara proyeksi dengan aturan

mengambar beberapa macam cara proyeksi itu antara lain adalah sebagai berikut :
1. Proyeksi isometri

2. Proyesi Dimetri

3. Proyesi Trimetri
4. Proyeksi miring

5. Perspektif

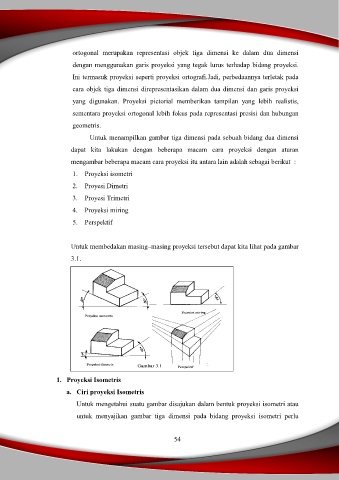

Untuk membedakan masing–masing proyeksi tersebut dapat kita lihat pada gambar

3.1.

1. Proyeksi Isometris

a. Ciri proyeksi Isometris

Untuk mengetahui suatu gambar disajukan dalam bentuk proyeksi isometri atau
untuk menyajikan gambar tiga dimensi pada bidang proyeksi isometri perlu
