Pada proyeksi mirng sumbu x berhimpit dengan garis horizontal/mendatar dan
0
sumbu y mempunyai sudut 45 dengan garis mendatar skala ukuran untuk proyeksi
miring ini sama dengan skala pada proyeksi dimetri yaitu skala pada sumbu x = 1,
pada sumbu y = 1:2 dan skala pada sumbu z = 1:1 (lihat gambar dibawah ini).

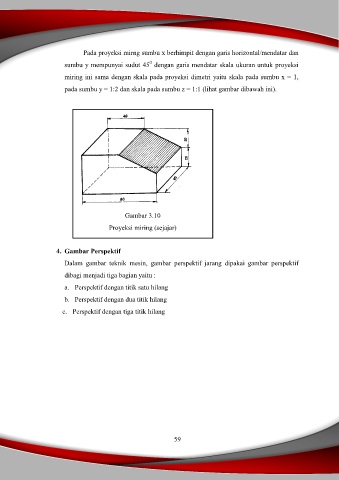

Gambar 3.10
Proyeksi miring (sejajar)
4. Gambar Perspektif
Dalam gambar teknik mesin, gambar perspektif jarang dipakai gambar perspektif
dibagi menjadi tiga bagian yaitu :
a. Perspektif dengan titik satu hilang
b. Perspektif dengan dua titik hilang
c. Perspektif dengan tiga titik hilang
59
