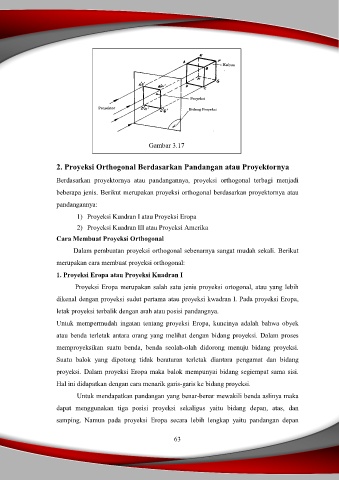

Gambar 3.17

2. Proyeksi Orthogonal Berdasarkan Pandangan atau Proyektornya

Berdasarkan proyektornya atau pandangannya, proyeksi orthogonal terbagi menjadi
beberapa jenis. Berikut merupakan proyeksi orthogonal berdasarkan proyektornya atau

pandangannya:

1) Proyeksi Kuadran I atau Proyeksi Eropa
2) Proyeksi Kuadran III atau Proyeksi Amerika

Cara Membuat Proyeksi Orthogonal
Dalam pembuatan proyeksi orthogonal sebenarnya sangat mudah sekali. Berikut

merupakan cara membuat proyeksi orthogonal:
1. Proyeksi Eropa atau Proyeksi Kuadran I

Proyeksi Eropa merupakan salah satu jenis proyeksi ortogonal, atau yang lebih

dikenal dengan proyeksi sudut pertama atau proyeksi kwadran I. Pada proyeksi Eropa,
letak proyeksi terbalik dengan arah atau posisi pandangnya.

Untuk mempermudah ingatan tentang proyeksi Eropa, kuncinya adalah bahwa obyek

atau benda terletak antara orang yang melihat dengan bidang proyeksi. Dalam proses
memproyeksikan suatu benda, benda seolah-olah didorong menuju bidang proyeksi.

Suatu balok yang dipotong tidak beraturan terletak diantara pengamat dan bidang

proyeksi. Dalam proyeksi Eropa maka balok mempunyai bidang segiempat sama sisi.
Hal ini didapatkan dengan cara menarik garis-garis ke bidang proyeksi.

Untuk mendapatkan pandangan yang benar-benar mewakili benda aslinya maka

dapat menggunakan tiga posisi proyeksi sekaligus yaitu bidang depan, atas, dan
samping. Namun pada proyeksi Eropa secara lebih lengkap yaitu pandangan depan

63
