3) Gambar proyeksi pada bidang proyeksi di sebelah kanan benda
disebut pandangan samping kanan.

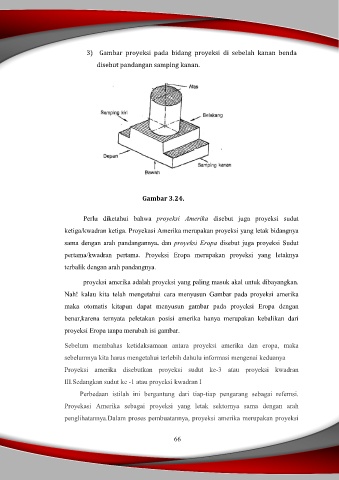

Gambar 3.24.

Perlu diketahui bahwa proyeksi Amerika disebut juga proyeksi sudut

ketiga/kwadran ketiga. Proyekasi Amerika merupakan proyeksi yang letak bidangnya
sama dengan arah pandangannya. dan proyeksi Eropa disebut juga proyeksi Sudut

pertama/kwadran pertama. Proyeksi Eropa merupakan proyeksi yang letaknya

terbalik dengan arah pandangnya.

proyeksi amerika adalah proyeksi yang paling masuk akal untuk dibayangkan.

Nah! kalau kita telah mengetahui cara menyusun Gambar pada proyeksi amerika
maka otomatis kitapun dapat menyusun gambar pada proyeksi Eropa dengan

benar,karena ternyata peletakan posisi amerika hanya merupakan kebalikan dari

proyeksi Eropa tanpa merubah isi gambar.

Sebelum membahas ketidaksamaan antara proyeksi amerika dan eropa, maka

sebelumnya kita harus mengetahui terlebih dahulu informasi mengenai keduanya
Proyeksi amerika disebutkan proyeksi sudut ke-3 atau proyeksi kwadran

III.Sedangkan sudut ke -1 atau proyeksi kwadran I

Perbedaan istilah ini bergantung dari tiap-tiap pengarang sebagai refernsi.
Proyekasi Amerika sebagai proyeksi yang letak sektornya sama dengan arah

penglihatannya.Dalam proses pembuatannya, proyeksi amerika merupakan proyeksi
