tetap, pandangan kiri merupakan bagian kanan, pandangan kanan merupakan bagian
kiri, pandangan atas merupakan bagian bawah.

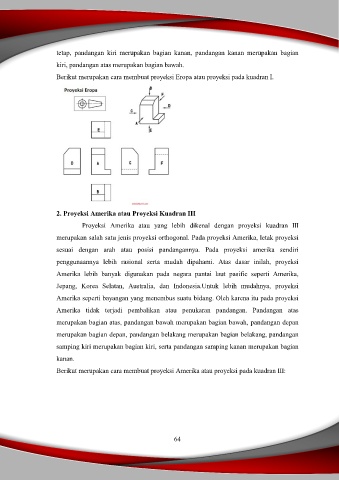

Berikut merupakan cara membuat proyeksi Eropa atau proyeksi pada kuadran I.

2. Proyeksi Amerika atau Proyeksi Kuadran III

Proyeksi Amerika atau yang lebih dikenal dengan proyeksi kuadran III
merupakan salah satu jenis proyeksi orthogonal. Pada proyeksi Amerika, letak proyeksi

sesuai dengan arah atau posisi pandangannya. Pada proyeksi amerika sendiri
penggunaannya lebih rasional serta mudah dipahami. Atas dasar inilah, proyeksi

Amerika lebih banyak digunakan pada negara pantai laut pasific seperti Amerika,

Jepang, Korea Selatan, Australia, dan Indonesia.Untuk lebih mudahnya, proyeksi
Amerika seperti bayangan yang menembus suatu bidang. Oleh karena itu pada proyeksi

Amerika tidak terjadi pembalikan atau penukaran pandangan. Pandangan atas

merupakan bagian atas, pandangan bawah merupakan bagian bawah, pandangan depan
merupakan bagian depan, pandangan belakang merupakan bagian belakang, pandangan

samping kiri merupakan bagian kiri, serta pandangan samping kanan merupakan bagian

kanan.
Berikut merupakan cara membuat proyeksi Amerika atau proyeksi pada kuadran III:

64
