yang gampang dimengerti, karena tata terletak sama dengan arah pandang kita. Oleh
karena itu sering digunakan di Indonesia.

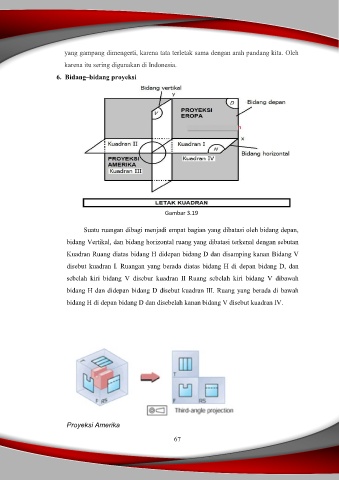

6. Bidang–bidang proyeksi
Gambar 3.19
Suatu ruangan dibagi menjadi empat bagian yang dibatasi oleh bidang depan,
bidang Vertikal, dan bidang horizontal ruang yang dibatasi terkenal dengan sebutan
Kuadran Ruang diatas bidang H didepan bidang D dan disamping kanan Bidang V
disebut kuadran I. Ruangan yang berada diatas bidang H di depan bidang D, dan
sebelah kiri bidang V disebur kuadran II Ruang sebelah kiri bidang V dibawah
bidang H dan didepan bidang D disebut kuadran III. Ruang yang berada di bawah
bidang H di depan bidang D dan disebelah kanan bidang V disebut kuadran IV.
Proyeksi Amerika
