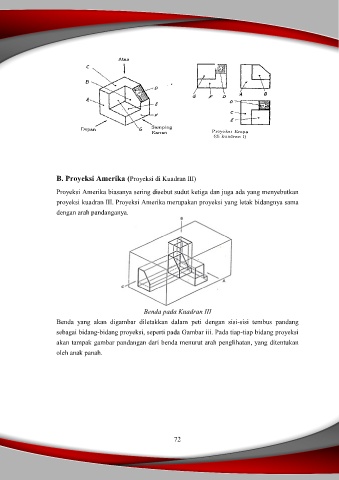

B. Proyeksi Amerika (Proyeksi di Kuadran III)

                     Proyeksi Amerika biasanya sering disebut sudut ketiga dan juga ada yang menyebutkan

                     proyeksi kuadran III. Proyeksi Amerika merupakan proyeksi yang letak bidangnya sama
                     dengan arah pandanganya.




















                                                    Benda pada Kuadran III
                     Benda  yang  akan  digambar  diletakkan  dalam  peti  dengan  sisi-sisi  tembus  pandang
                     sebagai bidang-bidang proyeksi, seperti pada Gambar iii. Pada tiap-tiap bidang proyeksi
                     akan tampak gambar pandangan dari benda menurut arah penglihatan, yang ditentukan
                     oleh anak panah.


















                                                              72
