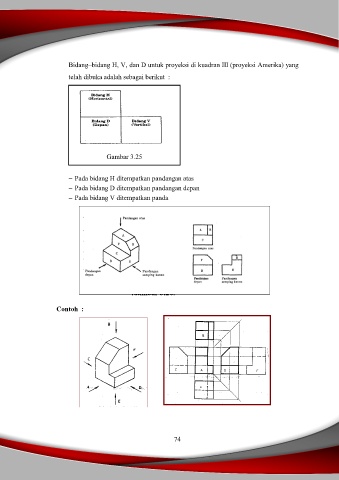

Bidang–bidang H, V, dan D untuk proyeksi di kuadran III (proyeksi Amerika) yang

telah dibuka adalah sebagai berikut :

Gambar 3.25

 Pada bidang H ditempatkan pandangan atas
 Pada bidang D ditempatkan pandangan depan
 Pada bidang V ditempatkan panda

.Gambar 3.26.

Contoh :

74
