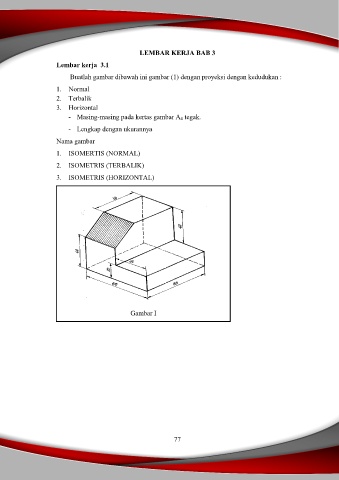

LEMBAR KERJA BAB 3
Lembar kerja 3.1

Buatlah gambar dibawah ini gambar (1) dengan proyeksi dengan kedudukan :

1. Normal
2. Terbalik
3. Horizontal
- Masing-masing pada kertas gambar A 4 tegak.

- Lengkap dengan ukurannya
Nama gambar

1. ISOMERTIS (NORMAL)
2. ISOMETRIS (TERBALIK)

3. ISOMETRIS (HORIZONTAL)

Gambar I
