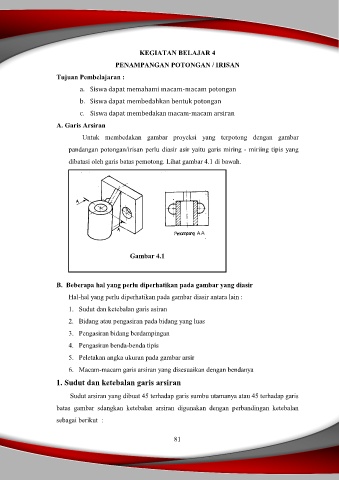

Page 91 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

KEGIATAN BELAJAR 4
PENAMPANGAN POTONGAN / IRISAN

Tujuan Pembelajaran :

a. Siswa dapat memahami macam-macam potongan
b. Siswa dapat membedahkan bentuk potongan

c. Siswa dapat membedakan macam-macam arsiran

A. Garis Arsiran
Untuk membedakan gambar proyeksi yang terpotong dengan gambar

pandangan potongan/irisan perlu diasir asir yaitu garis miring - miriing tipis yang
dibatasi oleh garis batas pemotong. Lihat gambar 4.1 di bawah.

Gambar 4.1

B. Beberapa hal yang perlu diperhatikan pada gambar yang diasir
Hal-hal yang perlu diperhatikan pada gambar diasir antara lain :

1. Sudut dan ketebalan garis asiran

2. Bidang atau pengasiran pada bidang yang luas
3. Pengasiran bidang berdampingan

4. Pengasiran benda-benda tipis

5. Peletakan angka ukuran pada gambar arsir
6. Macam-macam garis arsiran yang disesuaikan dengan bendanya

1. Sudut dan ketebalan garis arsiran

Sudut arsiran yang dibuat 45 terhadap garis sumbu utamanya atau 45 terhadap garis

batas gambar sdangkan ketebalan arsiran digunakan dengan perbandingan ketebalan
sebagai berikut :
