6) Gambar potongan penampang tipis.
Maksud pemotongan ini untuk mempermudah pengertian pada suatu gambar

yang agak sulit, terutama intuk melihat bentuk bagian dalam benda tersebut.
Adakalanya juru gambar harus membuat pemotongan lebih dari sekali, hal ini

dilakukan bila pemotongan yang pertama belum menjelaskan gambar sehingga

perlu memotong lebih dari satu kali. Pemotongan lebih dari sekali tersebut
dilakukan terutama pada benda-benda yang panjang dan agak rumit. Pemotongan

berganda dimaksudkan untuk mempejelas penunjukan dalam objek tersebut

sehingga dapat melihat dengan jelas bagian dalam maupun bagian luar.
Pemotongan gambar sebuah objek pada depan benda. Sehingga akan

menampakkan bagian dalam benda tersebut. Hal ini untuk mempermudah

pengertian pada objek itu. Perlu dImengerti bahwa bagian depan yang dipotong
hanya boleh dilakukan dalam penampang potongan saja. Oleh karena itu, pada saat

menggambar, juru gambar membayangkan bahwa bagian yang dikerjakan digergaji,

kemudian bagian depannya diambil.

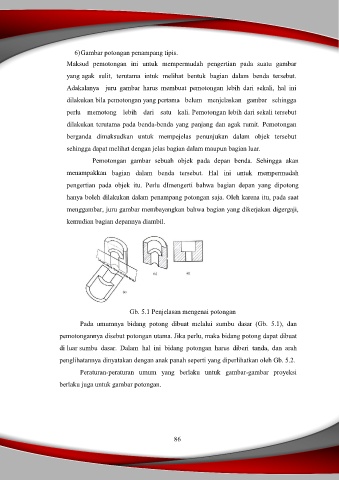

Gb. 5.1 Penjelasan mengenai potongan
Pada umumnya bidang potong dibuat melalui sumbu dasar (Gb. 5.1), dan

pemotongannya disebut potongan utama. Jika perlu, maka bidang potong dapat dibuat

di luar sumbu dasar. Dalam hal ini bidang potongan harus diberi tanda, dan arah
penglihatannya dinyatakan dengan anak panah seperti yang diperlihatkan oleh Gb. 5.2.

Peraturan-peraturan umum yang berlaku untuk gambar-gambar proyeksi
berlaku juga untuk gambar potongan.
