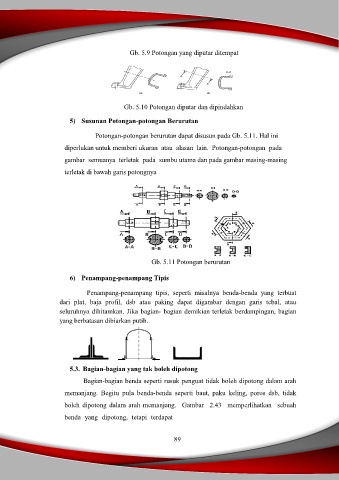

Gb. 5.9 Potongan yang diputar ditempat

Gb. 5.10 Potongan diputar dan dipindahkan

5) Susunan Potongan-potongan Berurutan

Potongan-potongan berurutan dapat disusun pada Gb. 5.11. Hal ini

diperlukan untuk memberi ukuran atau alasan lain. Potongan-potongan pada
gambar semuanya terletak pada sumbu utama dan pada gambar masing-masing

terletak di bawah garis potongnya

Gb. 5.11 Potongan berurutan

6) Penampang-penampang Tipis

Penampang-penampang tipis, seperti misalnya benda-benda yang terbuat
dari plat, baja profil, dsb atau paking dapat digambar dengan garis tebal, atau
seluruhnya dihitamkan. Jika bagian- bagian demikian terletak berdampingan, bagian

yang berbatasan dibiarkan putih.

5.3. Bagian-bagian yang tak boleh dipotong

Bagian-bagian benda seperti rusuk penguat tidak boleh dipotong dalam arah
memanjang. Begitu pula benda-benda seperti baut, paku keling, poros dsb, tidak

boleh dipotong dalam arah memanjang. Gambar 2.43 memperlihatkan sebuah

benda yang dipotong, tetapi terdapat
