Penerapan Arsiran
Berikut beberapa catatan dalam menerapkan arsiran:

1) Bidang-bidang potong yang terpisah namun masih pada komponen/benda
yang sama sebaiknya diarsir dengan arsiran yang sama.

2) Bidang pada komponen yang berbeda sebaiknya diarsir dengan arah atau

jarak arsiran yang berbeda.
3) Pada kasus bidang-bidang yang luas, arsiran cukup di dekat garis benda

saja.

4) Potongan di benda yang sama pada bidang potong paralel, pola arsirannya
dibuat sama namun jangan segaris antara bidang satu dengan bidang

lainnya. Pemisahnya adalah garis potong.

5) Arsiran bisa diinterupsi dengan angka penunjukan ukuran apabila tidak ada
tempat lain lagi untuk meletakkan penunjukan ukuran.

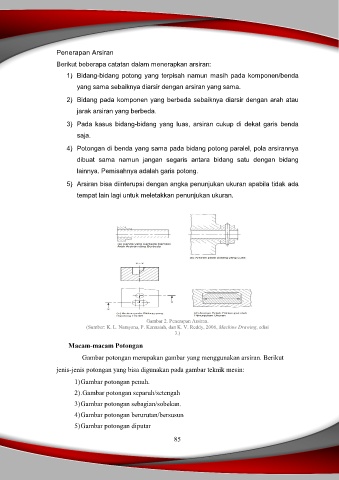

Gambar 2. Penerapan Arsiran.
(Sumber: K. L. Narayana, P. Kannaiah, dan K. V. Reddy, 2006, Machine Drawing, edisi
3.)

Macam-macam Potongan

Gambar potongan merupakan gambar yang menggunakan arsiran. Berikut
jenis-jenis potongan yang bisa digunakan pada gambar teknik mesin:

1) Gambar potongan penuh.
2) .Gambar potongan separuh/setengah

3) Gambar potongan sebagian/sobekan.
4) Gambar potongan berurutan/bersusun
5) Gambar potongan diputar
