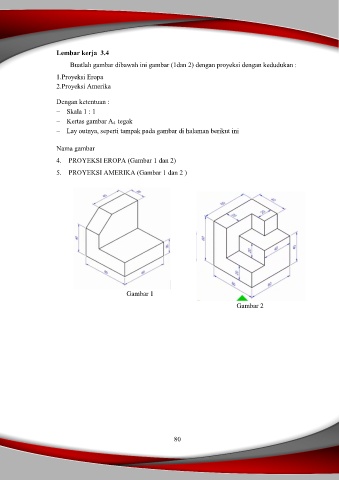

Lembar kerja 3.4
Buatlah gambar dibawah ini gambar (1dan 2) dengan proyeksi dengan kedudukan :

1.Proyeksi Eropa
2.Proyeksi Amerika

Dengan ketentuan :
 Skala 1 : 1
 Kertas gambar A 4 tegak
 Lay outnya, seperti tampak pada gambar di halaman berikut ini

Nama gambar
4. PROYEKSI EROPA (Gambar 1 dan 2)

5. PROYEKSI AMERIKA (Gambar 1 dan 2 )

Gambar 1
Gambar 2

80
