P. 93

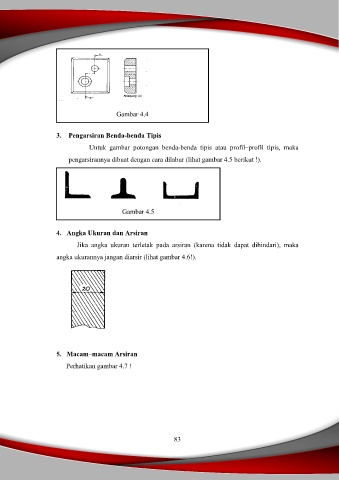

Gambar 4.4
3. Pengarsiran Benda-benda Tipis
Untuk gambar potongan benda-benda tipis atau profil–profil tipis, maka
pengarsirannya dibuat dengan cara dilabur (lihat gambar 4.5 berikut !).
Gambar 4.5
4. Angka Ukuran dan Arsiran
Jika angka ukuran terletak pada arsiran (karena tidak dapat dihindari), maka
angka ukurannya jangan diarsir (lihat gambar 4.6!).
5. Macam–macam Arsiran
Perhatikan gambar 4.7 !
83
