Page 94 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X
P. 94

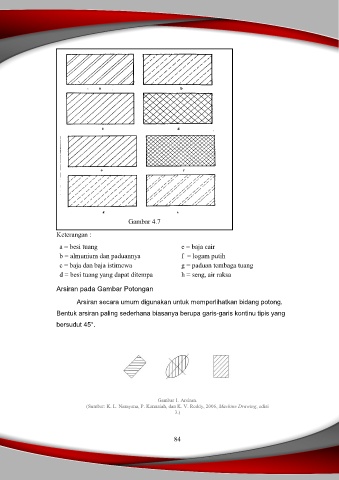

Gambar 4.7
Keterangan :
a = besi tuang e = baja cair
b = almunium dan paduannya f = logam putih
c = baja dan baja istimewa g = paduan tembaga tuang
d = besi tuang yang dapat ditempa h = seng, air raksa
Arsiran pada Gambar Potongan
Arsiran secara umum digunakan untuk memperlihatkan bidang potong.
Bentuk arsiran paling sederhana biasanya berupa garis-garis kontinu tipis yang
bersudut 45°.
Gambar 1. Arsiran.
(Sumber: K. L. Narayana, P. Kannaiah, dan K. V. Reddy, 2006, Machine Drawing, edisi
3.)
84
