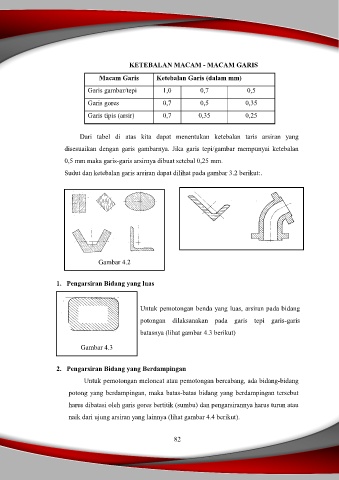

KETEBALAN MACAM - MACAM GARIS

Macam Garis Ketebalan Garis (dalam mm)

Garis gambar/tepi 1,0 0,7 0,5

Garis gores 0,7 0,5 0,35
Garis tipis (arsir) 0,7 0,35 0,25

Dari tabel di atas kita dapat menentukan ketebalan taris arsiran yang

disesuaikan dengan garis gambarnya. Jika garis tepi/gambar mempunyai ketebalan
0,5 mm maka garis-garis arsirnya dibuat setebal 0,25 mm.

Sudut dan ketebalan garis arsiran dapat dilihat pada gambar 3.2 berikut:.

Gambar 4.2

1. Pengarsiran Bidang yang luas

Untuk pemotongan benda yang luas, arsiran pada bidang
potongan dilaksanakan pada garis tepi garis-garis

batasnya (lihat gambar 4.3 berikut)

Gambar 4.3

2. Pengarsiran Bidang yang Berdampingan

Untuk pemotongan meloncat atau pemotongan bercabang, ada bidang-bidang
potong yang berdampingan, maka batas-batas bidang yang berdampingan tersebut

harus dibatasi oleh garis gores bertitik (sumbu) dan pengarsirannya harus turun atau

naik dari ujung arsiran yang lainnya (lihat gambar 4.4 berikut).
