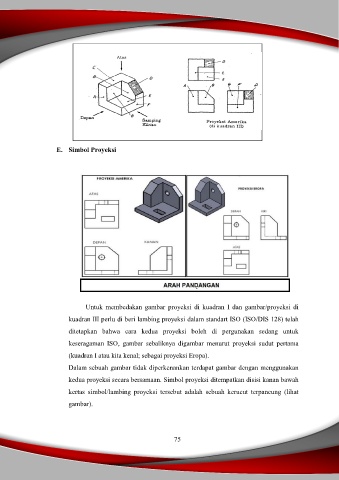

E. Simbol Proyeksi
Untuk membedakan gambar proyeksi di kuadran I dan gambar/proyeksi di
kuadran III perlu di beri lambing proyeksi dalam standart ISO (ISO/DIS 128) telah
ditetapkan bahwa cara kedua proyeksi boleh di pergunakan sedang untuk
keseragaman ISO, gambar sebaliknya digambar menurut proyeksi sudut pertama
(kuadran I atau kita kenal; sebagai proyeksi Eropa).
Dalam sebuah gambar tidak diperkenankan terdapat gambar dengan menggunakan
kedua proyeksi secara bersamaan. Simbol proyeksi ditempatkan disisi kanan bawah
kertas simbol/lambing proyeksi tersebut adalah sebuah kerucut terpancung (lihat
gambar).
