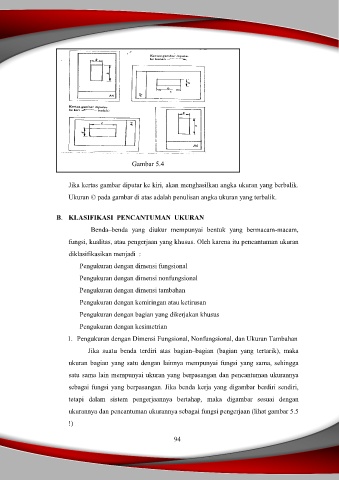

Gambar 5.4

Jika kertas gambar diputar ke kiri, akan menghasilkan angka ukuran yang berbalik.
Ukuran © pada gambar di atas adalah penulisan angka ukuran yang terbalik.

B. KLASIFIKASI PENCANTUMAN UKURAN

Benda–benda yang diukur mempunyai bentuk yang bermacam-macam,
fungsi, kualitas, atau pengerjaan yang khusus. Oleh karena itu pencantuman ukuran

diklasifikasikan menjadi :

Pengukuran dengan dimensi fungsional
Pengukuran dengan dimensi nonfungsional

Pengukuran dengan dimensi tambahan
Pengukuran dengan kemiringan atau ketirusan

Pengukuran dengan bagian yang dikerjakan khusus

Pengukuran dengan kesimetrian
1. Pengukuran dengan Dimensi Fungsional, Nonfungsional, dan Ukuran Tambahan

Jika suatu benda terdiri atas bagian–bagian (bagian yang tertarik), maka

ukuran bagian yang satu dengan lainnya mempunyai fungsi yang sama, sehingga
satu sama lain mempunyai ukuran yang berpasangan dan pencantuman ukurannya

sebagai fungsi yang berpasangan. Jika benda kerja yang digambar berdiri sendiri,

tetapi dalam sistem pengerjaannya bertahap, maka digambar sesuai dengan
ukurannya dan pencantuman ukurannya sebagai fungsi pengerjaan (lihat gambar 5.5

!)

94
