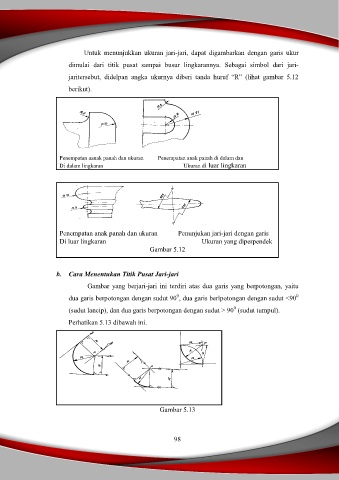

Untuk menunjukkan ukuran jari-jari, dapat digambarkan dengan garis ukur
dimulai dari titik pusat sampai busur lingkarannya. Sebagai simbol dari jari-

jaritersebut, didelpan angka ukurnya diberi tanda huruf “R” (lihat gambar 5.12

berikut).

Penempatan aanak panah dan ukuran Penempatan anak panah di dalam dan
Di dalam lingkaran Ukuran di luar lingkaran

Penempatan anak panah dan ukuran Penunjukan jari-jari dengan garis
Di luar lingkaran Ukuran yang diperpendek
Gambar 5.12

b. Cara Menentukan Titik Pusat Jari-jari

Gambar yang berjari-jari ini terdiri atas dua garis yang berpotongan, yaitu
0
0
dua garis berpotongan dengan sudut 90 , dua garis berlpotongan dengan sudut <90
0
(sudut lancip), dan dua garis berpotongan dengan sudut > 90 (sudut tumpul).
Perhatikan 5.13 dibawah ini.

Gambar 5.13

98
