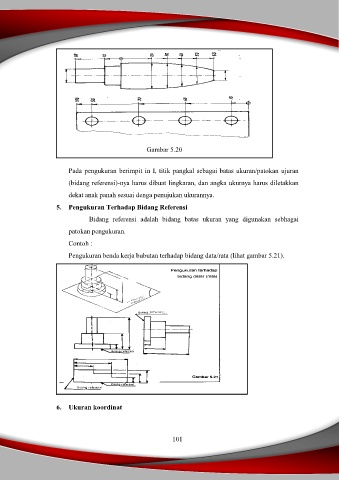

Gambar 5.20
Pada pengukuran berimpit in I, titik pangkal sebagai batas ukuran/patokan ujuran
(bidang referensi)-nya harus dibuat lingkaran, dan angka ukurnya harus diletakkan
dekat anak panah sesuai denga penujukan ukurannya.
5. Pengukuran Terhadap Bidang Referensi
Bidang referensi adalah bidang batas ukuran yang digunakan sebhagai
patokan pengukuran.
Contoh :
Pengukuran benda kerja bubutan terhadap bidang data/rata (lihat gambar 5.21).
