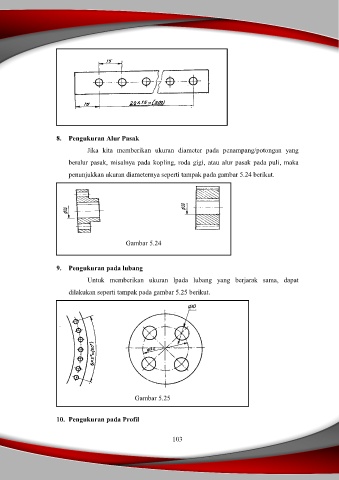

8. Pengukuran Alur Pasak
Jika kita memberikan ukuran diameter pada penampang/potongan yang
beralur pasak, misalnya pada kopling, roda gigi, atau alur pasak pada puli, maka
penunjukkan ukuran diameternya seperti tampak pada gambar 5.24 berikut.
Gambar 5.24
9. Pengukuran pada lubang
Untuk memberikan ukuran lpada lubang yang berjarak sama, dapat
dilakukan seperti tampak pada gambar 5.25 berikut.
Gambar 5.25
10. Pengukuran pada Profil
