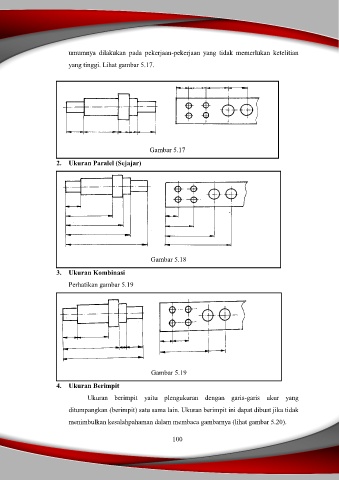

umumnya dilakukan pada pekerjaan-pekerjaan yang tidak memerlukan ketelitian
yang tinggi. Lihat gambar 5.17.
Gambar 5.17
2. Ukuran Paralel (Sejajar)
Gambar 5.18
3. Ukuran Kombinasi
Perhatikan gambar 5.19
Gambar 5.19
4. Ukuran Berimpit
Ukuran berimpit yaitu plengukuran dengan garis-garis ukur yang
ditumpangkan (berimpit) satu sama lain. Ukuran berimpit ini dapat dibuat jika tidak
menimbulkan kesalahpahaman dalam membaca gambarnya (lihat gambar 5.20).
100
