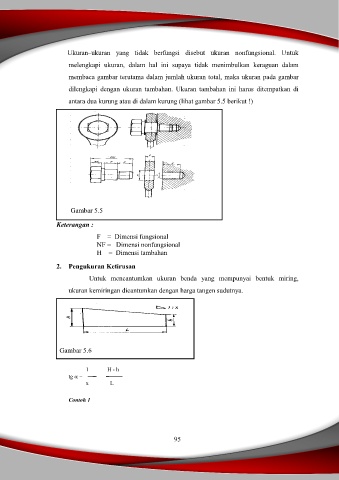

Ukuran–ukuran yang tidak berfungsi disebut ukuran nonfungsional. Untuk
melengkapi ukuran, dalam hal ini supaya tidak menimbulkan keraguan dalam

membaca gambar terutama dalam jumlah ukuran total, maka ukuran pada gambar

dilengkapi dengan ukuran tambahan. Ukuran tambahan ini harus ditempatkan di
antara dua kurung atau di dalam kurung (lihat gambar 5.5 berikut !)

Gambar 5.5

Keterangan :

F = Dimensi fungsional
NF = Dimensi nonfungsional
H = Dimensi tambahan

2. Pengukuran Ketirusan
Untuk mencantumkan ukuran benda yang mempunyai bentuk miring,

ukuran kemiringan dicantumkan dengan harga tangen sudutnya.

Gambar 5.6

1 H - h
tg  = =
x L

Contoh 1
