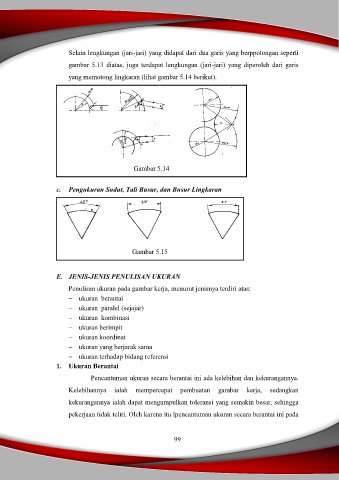

Selain lengkungan (jari-jari) yang didapat dari dua garis yang berppotongan seperti
gambar 5.13 diatas, juga terdapat lengkungan (jari-jari) yang diperoleh dari garis

yang memotong lingkaran (lihat gambar 5.14 berikut).

Gambar 5.14

c. Pengukuran Sudut, Tali Busur, dan Busur Lingkaran

Gambar 5.15

E. JENIS-JENIS PENULISAN UKURAN
Penulisan ukuran pada gambar kerja, menurut jenisnya terdiri atas:
 ukuran berantai

 ukuran paralel (sejajar)
 ukuran kombinasi
 ukuran berimpit
 ukuran koordinat
 ukuran yang berjarak sama
 ukuran terhadap bidang referensi
1. Ukuran Berantai

Pencantuman ukuran secara berantai ini ada kelebihan dan kekurangannya.

Kelebihannya ialah mempercepat pembuatan gambar kerja, sedangkan
kekurangannya ialah dapat mengumpulkan toleransi yang semakin besar, sehingga

pekerjaan tidak teliti. Oleh karena itu lpencantuman ukuran secara berantai ini pada
