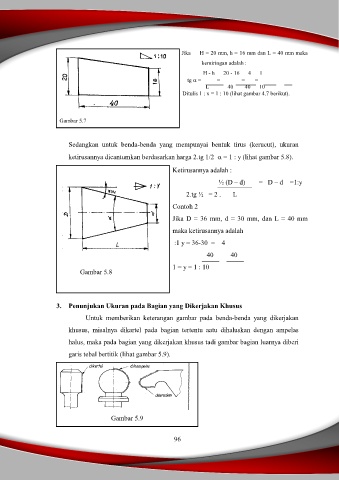

Jika H = 20 mm, h = 16 mm dan L = 40 mm maka
kemiringan adalah :
H - h 20 - 16 4 1
tg  = = = =
L 40 40 10
Ditulis 1 : x = 1 : 10 (lihat gambar 4.7 berikut).

Gambar 5.7

Sedangkan untuk benda-benda yang mempunyai bentuk tirus (kerucut), ukuran

ketirusannya dicantumkan berdasarkan harga 2.tg 1/2  = 1 : y (lihat gambar 5.8).
Ketirusannya adalah :

½ (D – d) = D – d =1:y

2.tg ½ = 2 . L
Contoh 2

Jika D = 36 mm, d = 30 mm, dan L = 40 mm

maka ketirusannya adalah
:1 y = 36-30 = 4

40 40

1 = y = 1 : 10
Gambar 5.8

3. Penunjukan Ukuran pada Bagian yang Dikerjakan Khusus

Untuk memberikan keterangan gambar pada benda-benda yang dikerjakan

khusus, misalnya dikartel pada bagian tertentu aatu dihaluskan dengan ampelas
halus, maka pada bagian yang dikerjakan khusus tadi gambar bagian luarnya diberi

garis tebal bertitik (lihat gambar 5.9).

Gambar 5.9
