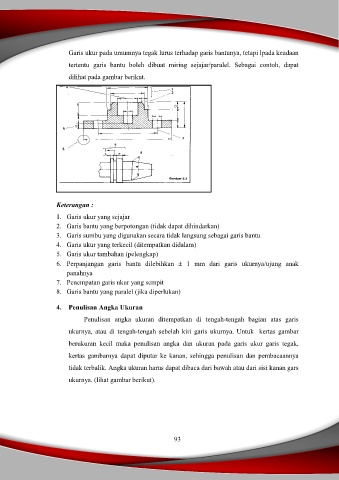

Garis ukur pada umumnya tegak lurus terhadap garis bantunya, tetapi lpada keadaan
tertentu garis bantu boleh dibuat miring sejajar/paralel. Sebagai contoh, dapat

dilihat pada gambar berikut.

Keterangan :

1. Garis ukur yang sejajar
2. Garis bantu yang berpotongan (tidak dapat dihindarkan)
3. Garis sumbu yang digunakan secara tidak langsung sebagai garis bantu
4. Garis ukur yang terkecil (ditempatkan didalam)
5. Garis ukur tambahan (pelengkap)
6. Perpanjangan garis bantu dilebihkan  1 mm dari garis ukurnya/ujung anak
panahnya
7. Penempatan garis ukur yang sempit
8. Garis bantu yang paralel (jika diperlukan)

4. Penulisan Angka Ukuran

Penulisan angka ukuran ditempatkan di tengah-tengah bagian atas garis

ukurnya, atau di tengah-tengah sebelah kiri garis ukurnya. Untuk kertas gambar
berukuran kecil maka penulisan angka dan ukuran pada garis ukur garis tegak,

kertas gambarnya dapat diputar ke kanan, sehingga penulisan dan pembacaannya

tidak terbalik. Angka ukuran harus dapat dibaca dari bawah atau dari sisi kanan gars
ukurnya. (lihat gambar berikut).
