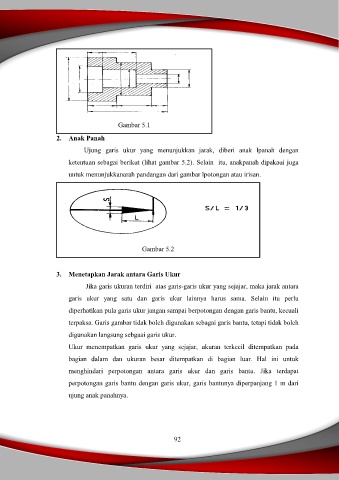

Gambar 5.1
2. Anak Panah
Ujung garis ukur yang menunjukkan jarak, diberi anak lpanah dengan
ketentuan sebagai berikut (lihat gambar 5.2). Selain itu, anakpanah dipakaui juga
untuk menunjukkanarah pandangan dari gambar lpotongan atau irisan.
Gambar 5.2
3. Menetapkan Jarak antara Garis Ukur
Jika garis ukuran terdiri atas garis-garis ukur yang sejajar, maka jarak antara
garis ukur yang satu dan garis ukur lainnya harus sama. Selain itu perlu
diperhatikan pula garis ukur jangan sampai berpotongan dengan garis bantu, kecuali
terpaksa. Garis gambar tidak boleh digunakan sebagai garis bantu, tetapi tidak boleh
digunakan langsung sebgaai garis ukur.
Ukur menempatkan garis ukur yang sejajar, ukuran terkecil ditempatkan pada
bagian dalam dan ukuran besar ditempatkan di bagian luar. Hal ini untuk
menghindari perpotongan antara garis ukur dan garis bantu. Jika terdapat
perpotongan garis bantu dengan garis ukur, garis bantunya diperpanjang 1 m dari
ujung anak panahnya.
