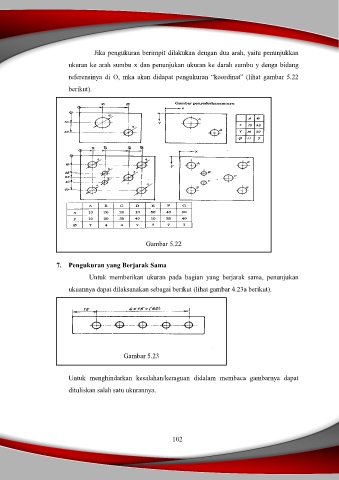

Jika pengukuran berimpit dilakukan dengan dua arah, yaitu penunjukkan
ukuran ke arah sumbu x dan penunjukan ukuran ke darah sumbu y denga bidang

referensinya di O, mka akan didapat pengukuran “koordinat” (lihat gambar 5.22

berikut).

Gambar 5.22

7. Pengukuran yang Berjarak Sama

Untuk memberikan ukuran pada bagian yang berjarak sama, penunjukan

ukuannya dapat dilaksanakan sebagai berikut (lihat gambar 4.23a berikut).

Gambar 5.23

Untuk menghindarkan kesalahan/keraguan didalam membaca gambarnya dapat

dituliskan salah satu ukurannya.
