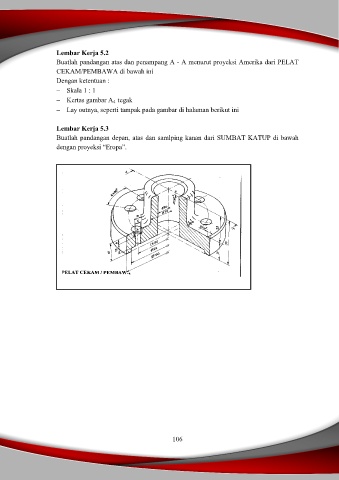

Lembar Kerja 5.2
Buatlah pandangan atas dan penampang A - A menurut proyeksi Amerika dari PELAT
CEKAM/PEMBAWA di bawah ini
Dengan ketentuan :
Skala 1 : 1
Kertas gambar A 4 tegak
Lay outnya, seperti tampak pada gambar di halaman berikut ini
Lembar Kerja 5.3
Buatlah pandangan depan, atas dan samlping kanan dari SUMBAT KATUP di bawah
dengan proyeksi “Eropa”.
106
