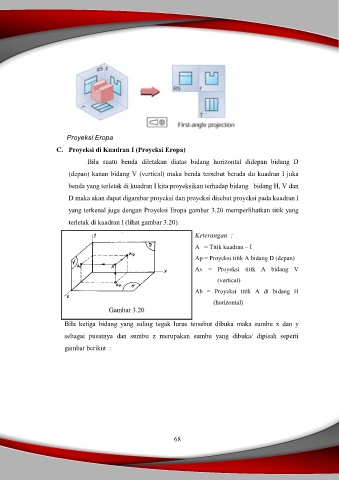

Proyeksi Eropa

C. Proyeksi di Kuadran I (Proyeksi Eropa)

Bila suatu benda diletakan diatas bidang horizontal didepan bidang D
(depan) kanan bidang V (vertical) maka benda tersebut berada du kuadran I juka

benda yang terletak di kuadran I kita proyeksikan terhadap bidang– bidang H, V dan

D maka akan dapat digambar proyeksi dan proyeksi disebut proyeksi pada kuadran I
yang terkenal juga dengan Proyeksi Eropa gambar 3.20 memperlihatkan titik yang

terletak di kuadran I (lihat gambar 3.20).

Keterangan :
A = Titik kuadran – I

Ap = Proyeksi titik A bidang D (depan)
Av = Proyeksi titik A bidang V

(vertical)
Ah = Proyeksi titik A di bidang H
(horizontal)
Gambar 3.20

Bila ketiga bidang yang saling tegak lurus tersebut dibuka maka sumbu x dan y

sebagai pusatnya dan sumbu z merupakan sumbu yang dibuka/ dipisah seperti

gambar berikut :
