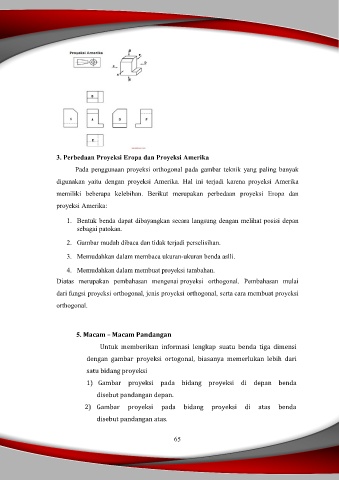

3. Perbedaan Proyeksi Eropa dan Proyeksi Amerika
Pada penggunaan proyeksi orthogonal pada gambar teknik yang paling banyak

digunakan yaitu dengan proyeksi Amerika. Hal ini terjadi karena proyeksi Amerika

memiliki beberapa kelebihan. Berikut merupakan perbedaan proyeksi Eropa dan
proyeksi Amerika:

1. Bentuk benda dapat dibayangkan secara langsung dengan melihat posisi depan
sebagai patokan.

2. Gambar mudah dibaca dan tidak terjadi perselisihan.

3. Memudahkan dalam membaca ukuran-ukuran benda aslli.

4. Memudahkan dalam membuat proyeksi tambahan.

Diatas merupakan pembahasan mengenai proyeksi orthogonal. Pembahasan mulai

dari fungsi proyeksi orthogonal, jenis proyeksi orthogonal, serta cara membuat proyeksi
orthogonal.

5. Macam – Macam Pandangan

Untuk memberikan informasi lengkap suatu benda tiga dimensi

dengan gambar proyeksi ortogonal, biasanya memerlukan lebih dari
satu bidang proyeksi

1) Gambar proyeksi pada bidang proyeksi di depan benda

disebut pandangan depan.
2) Gambar proyeksi pada bidang proyeksi di atas benda

disebut pandangan atas.
