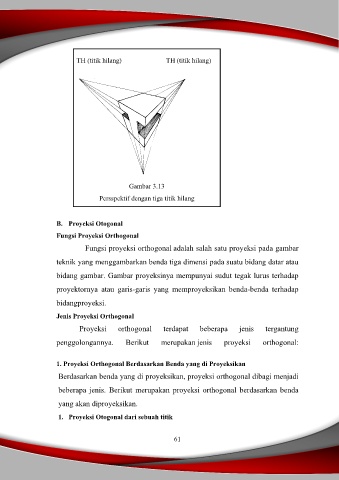

Page 71 - E-MODUL GAMBAR DASAR TEKNIK MESIN KLAS X

TH (titik hilang) TH (titik hilang)

Gambar 3.13

Persspektif dengan tiga titik hilang

B. Proyeksi Otogonal

Fungsi Proyeksi Orthogonal

Fungsi proyeksi orthogonal adalah salah satu proyeksi pada gambar
teknik yang menggambarkan benda tiga dimensi pada suatu bidang datar atau

bidang gambar. Gambar proyeksinya mempunyai sudut tegak lurus terhadap
proyektornya atau garis-garis yang memproyeksikan benda-benda terhadap

bidangproyeksi.
Jenis Proyeksi Orthogonal

Proyeksi orthogonal terdapat beberapa jenis tergantung

penggolongannya. Berikut merupakan jenis proyeksi orthogonal:

1. Proyeksi Orthogonal Berdasarkan Benda yang di Proyeksikan

Berdasarkan benda yang di proyeksikan, proyeksi orthogonal dibagi menjadi
beberapa jenis. Berikut merupakan proyeksi orthogonal berdasarkan benda

yang akan diproyeksikan.

1. Proyeksi Otogonal dari sebuah titik
