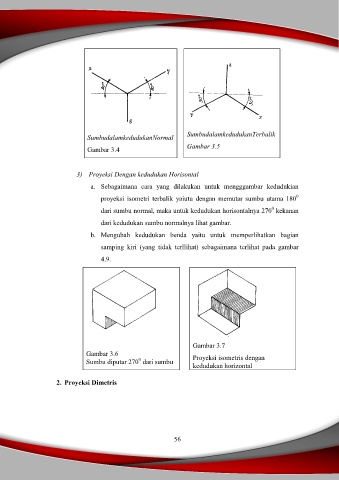

P. 66
SumbudalamkedudukanTerbalik
SumbudalamkedudukanNormal
Gambar 3.5
Gambar 3.4
3) Proyeksi Dengan kedudukan Horisontal
a. Sebagaimana cara yang dilakukan untuk mengggambar kedudukian
0
proyeksi isometri terbalik yaiutu dengan memutar sumbu utama 180
0
dari sumbu normal, maka untuk kedudukan horisontalnya 270 kekanan
dari kedudukan sumbu normalnya lihat gambar.
b. Mengubah kedudukan benda yaitu untuk memperlihatkan bagian
samping kiri (yang tidak terllihat) sebagaimana terlihat pada gambar
4.9.
Gambar 3.7
Gambar 3.6 Proyeksi isometris dengan
0
Sumbu diputar 270 dari sumbu
kedudukan horizontal
2. Proyeksi Dimetris
